RegionServer主要负责用户数据写入、读取等基础操作。

RegionServer是HBase系统响应用户读写请求的工作节点组件。

1.RegionServer内部结构

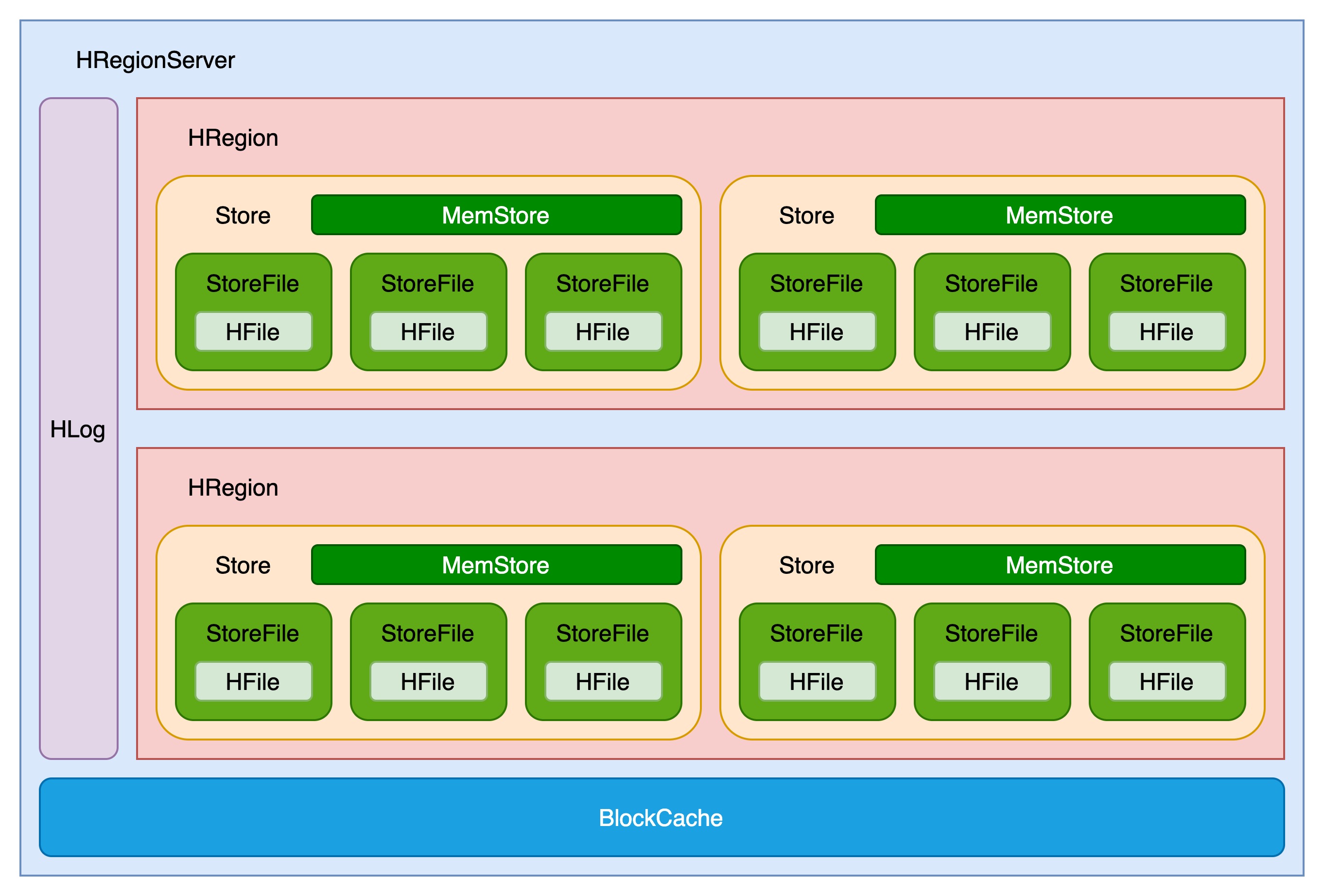

RegionServer内部结构如下图所示：

一个RegionServer有一个(或多个)HLog、一个BlockCache、多个Region组成。HLog保证数据写入的可靠性。BlockCache提高数据读取性能。Region是HBase中数据表的数据分片。

一个Region由多个Store组成，每个Store存放对应列簇的数据，比如一个表有两个列簇，这个表的所有Region就都会包含两个store，每个store包含一个MemStore和多个HFile，用户数据写入时会将对应列簇数据写入相应的MemStore，一旦写入数据的内存大小超过设定阈值，系统就会将MemStore中的数据落盘成HFile文件。HFile存放在HDFS上，是一种定制化格式的数据存储文件，方便用户进行数据读取。

2.HLog

HBase中系统故障恢复以及主从复制都是基于HLog实现。

默认情况下，所有写入操作都先以append的形式写入HLog，再写入MemStore。

大多数情况下，HLog并不会被读取，但如果RegionServer再某些异常情况下发生宕机，此时已经写入MemStore中但尚未flush到磁盘的数据就会丢失，需要回放HLog补救丢失的数据。

HBase主从复制需要主集群将HLog日志发送给从集群，从集群在本地执行回放操作，完成集群之间的数据复制。

2.1.HLog文件结构

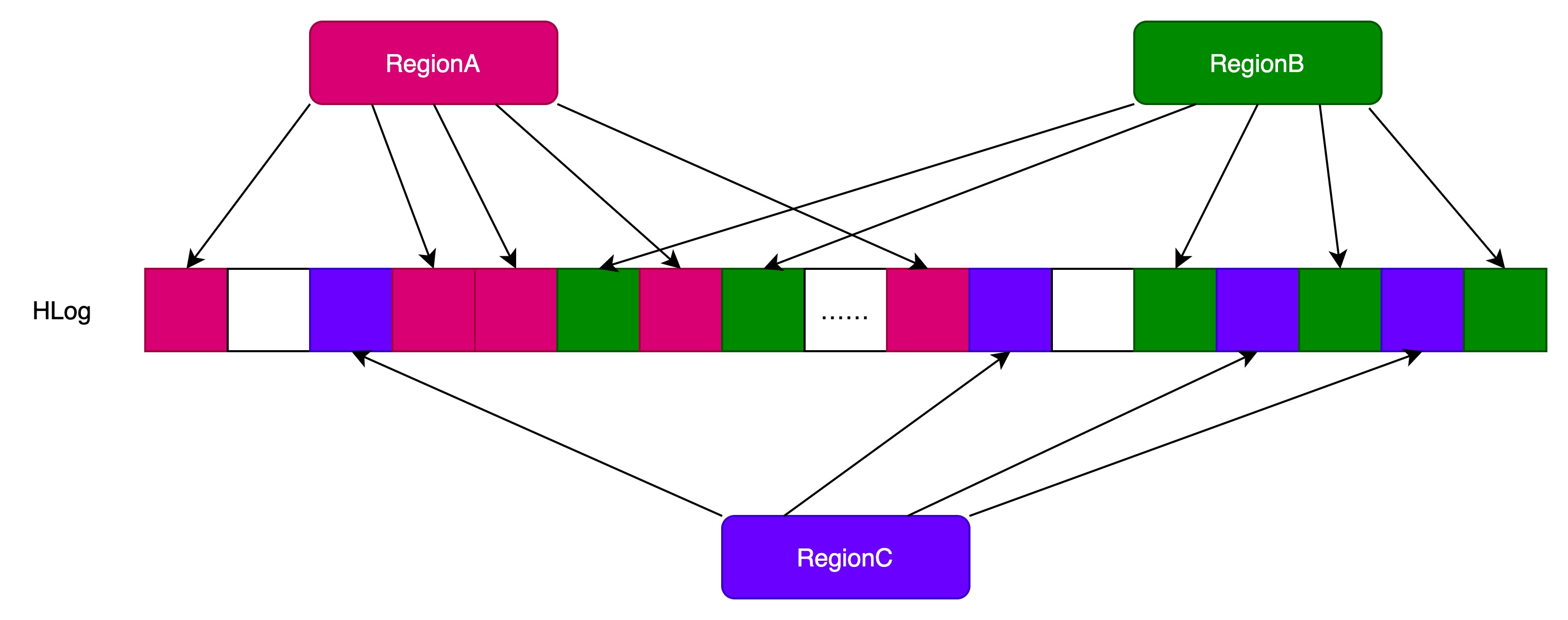

HLog文件基本结构如下图所示：

每个HLog是多个Region共享的。

HLog中，每个日志单元WALEntry(图中小方格)表示一次行级更新的最小append单元。由HLogKey和WALEdit两部分组成。HLogKey由table name、region name、sequenceid等字段组成。

在0.94版本之前，如果一个事务对1行的3列做了修改，那么HLog会有3个WALEntry。这种日志结构无法保证行级事务的原子性。假如RegionServer更新第二列之后发生宕机，那么一行记录只有部分数据写入成功。为了解决这样的问题，HBase将一个行级事务的写入操作表示为一个WALEntry。

2.2.HLog生命周期

HLog文件生成之后，并不会永久保存在系统中，它的使命完成之后，文件就会失效，最终被删除。

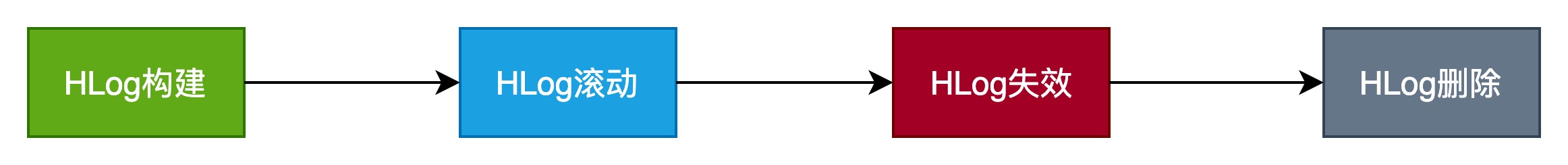

HLog整个证明周期如下图所示：

3.MemStore

HBase中一张表会被水平切分成多个Region，每个Region负责自己区域的数据读写请求。水平切分意味着每个Region会包含所有的列簇数据，HBase将不同列簇的数据存储在不同的Store中，每个Store由一个MemStore和一系列HFile组成。

3.1.MemStore底层数据结构

写入HBase的数据会先写入MemStore，再写入HFile。除此之外，MemStore还承担业务多线程并发访问的职责。那么一个很现实的问题就是——MemStore应该采用何种数据结构，才能保证高效的写入效率和高效的多线程读取效率？

实际实现方案中，HBase采用跳跃表数据结构。

HBase没有直接使用跳跃表，而是使用JDK自带的数据结构ConcurrentSkipListMap。

ConcurrentSkipListMap底层使用跳跃表保证数据的有序性，并保证数据的写入、查找、删除操作都可以在O(logN)的时间复杂度完成。

ConcurrentSkipListMap还有个重要特点是线程安全，底层采用CAS原子性操作，避免了多线程访问下昂贵的锁开销。

3.2.MemStore写入过程

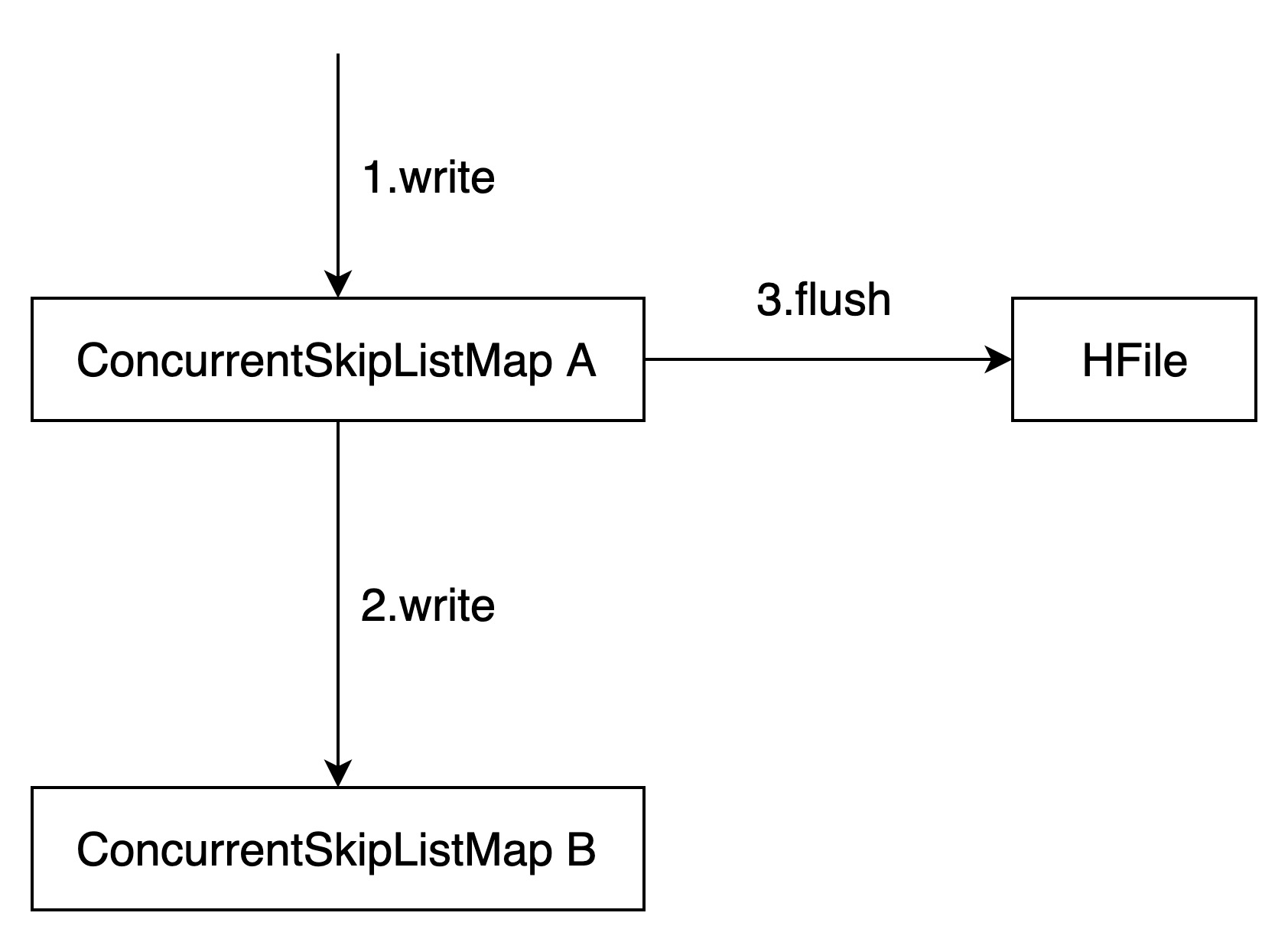

MemStore由两个ConcurrentSkipListMap（简称A和B），写入操作会将数据写入A，当A数据量超过一定阈值后，创建B，并由B来接收用户新的写入请求。之前写满的A会执行异步flush操作落盘形成HFile。

3.3.MemStore的GC问题

RegionServer由多个Region组成，每个Region根据列簇的不同又包含多个MemStore，这些MemStore都是共享内存的。

不同的Region写入对应的MemStore，因为共享内存，在JVM看来，所有MemStore的数据都是混合在一起写入Heap的。随着MemStore不断地写入和Flush，整个JVM将会产生大量越来越小的内存碎片，最后甚至分配不出足够大的内存给写入的对象，此时会触发JVM执行Full GC合并这些内存碎片。

3.3.1.MSLAB内存管理方式

为了解决MemStore产生的Full GC问题，HBase借鉴了线程本地分配缓存（Thread-Local Allocation Buffer，TLAB）的内存管理方式。

通过顺序化分配内存、内存数据分块等特性使得内存碎片更加粗粒度，有效改善Full GC问题。

具体实现方法如下：

（1）每个MemStore会实例化一个MemStoreLAB对象

（2）MemStoreLAB会申请一个2M大小的Chunk数组，同时维护一个Chunk偏移量，初始值为0

（3）当一个KeyValue值插入MemStore后，MemStoreLAB首先通过KeyValue.getBuffer取得data数组，并将data数组复制到Chunk数组中，之后再将Chunk偏移量往前移动data.length

（4）当Chunk满了之后，再调用new byte[2*1024*1024]申请一个新的Chunk

这种管理方式，使得flush之后残留的内存碎片更加粗力度。

3.3.2.MemStore Chunk Pool

MSLAB还存在一些小问题。比如一旦一个Chunk写满之后，系统会重新申请一个Chunk，新建Chunk对象会在JVM新生代申请新内存，如果申请比较频繁，会导致JVM得Eden区满，触发Young GC。

假如这些Chunk能被循环利用，系统就不需要申请新的Chunk，这样就会使得Young GC频率降低，晋升到老年代的Chunk就会减少。这就是MemStore Chunk Pool的核心思想。

MemStore Chunk Pool实现步骤如下：

（1）HBase创建一个Chunk Pool来管理所有未被引用的Chunk，这些Chunk就不会再被JVM当作垃圾回收。

（2）如果一个Chunk没有再被利用，将其放入Chunk Pool

（3）如果当前Chunk Pool已经到容量最大值，就不会再接纳新的Chunk

（4）如果需要申请新的Chunk来存储KeyValue，首先从Chunk Pool中获取，如果能够获取就重复利用，否则就重新申请一个新的Chunk。

4.HFile

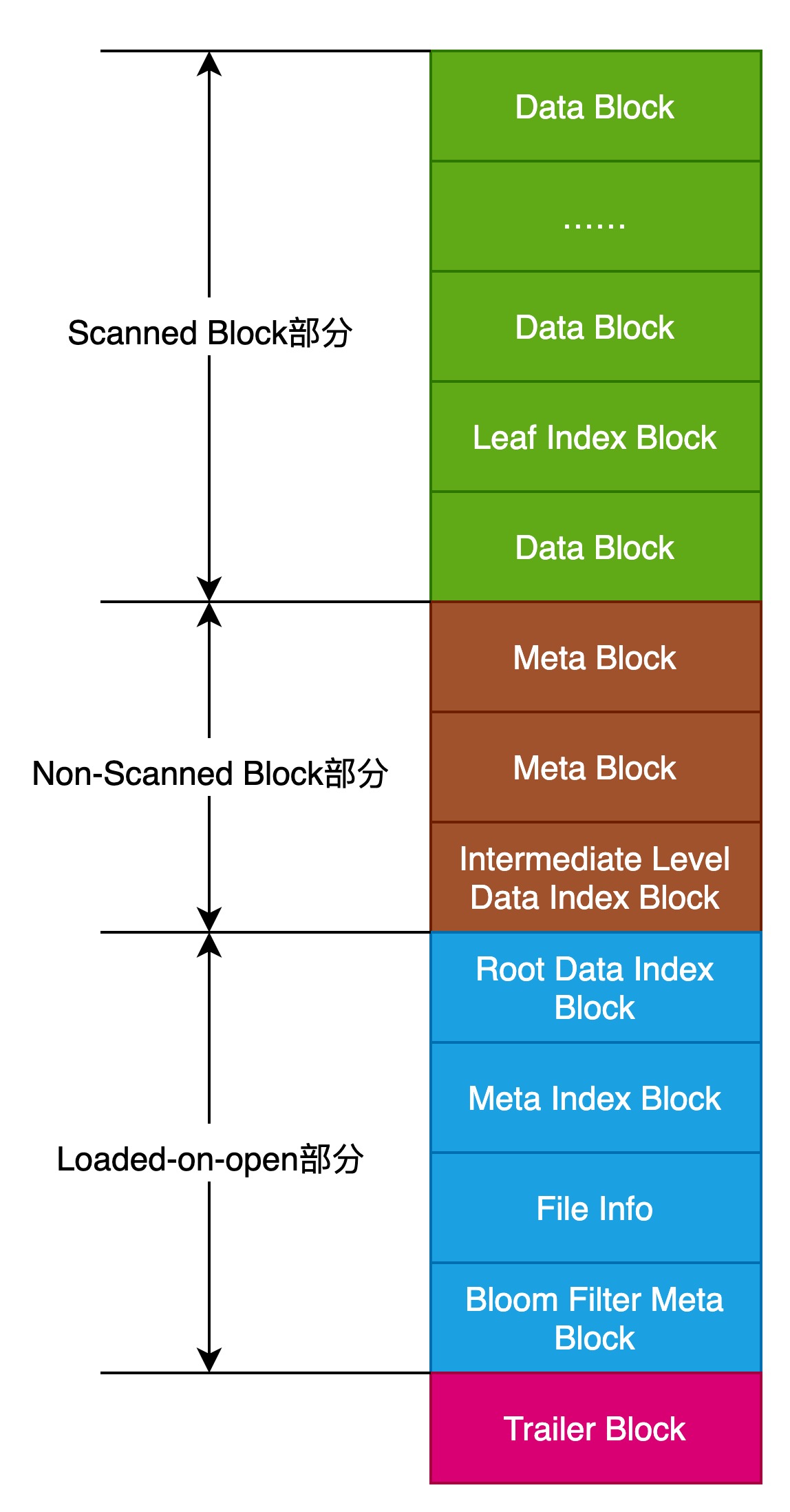

HFile物理结构如下图所示：

Scanned Block部分表示顺序扫描HFile时所有的数据块将会被读取。

Non-scanned Block部分表示在HFile顺序扫描的时候数据不会被读取。

Load-on-open部分数据会在RegionServer打开HFile时直接加载到内存。

Trailer Block部分主要记录了HFile的版本信息，其他各个部分的偏移值和寻址信息。

HFile中所有的Block都有相同的数据结构，HBase将所有的Block统一抽象为HFileBlock。

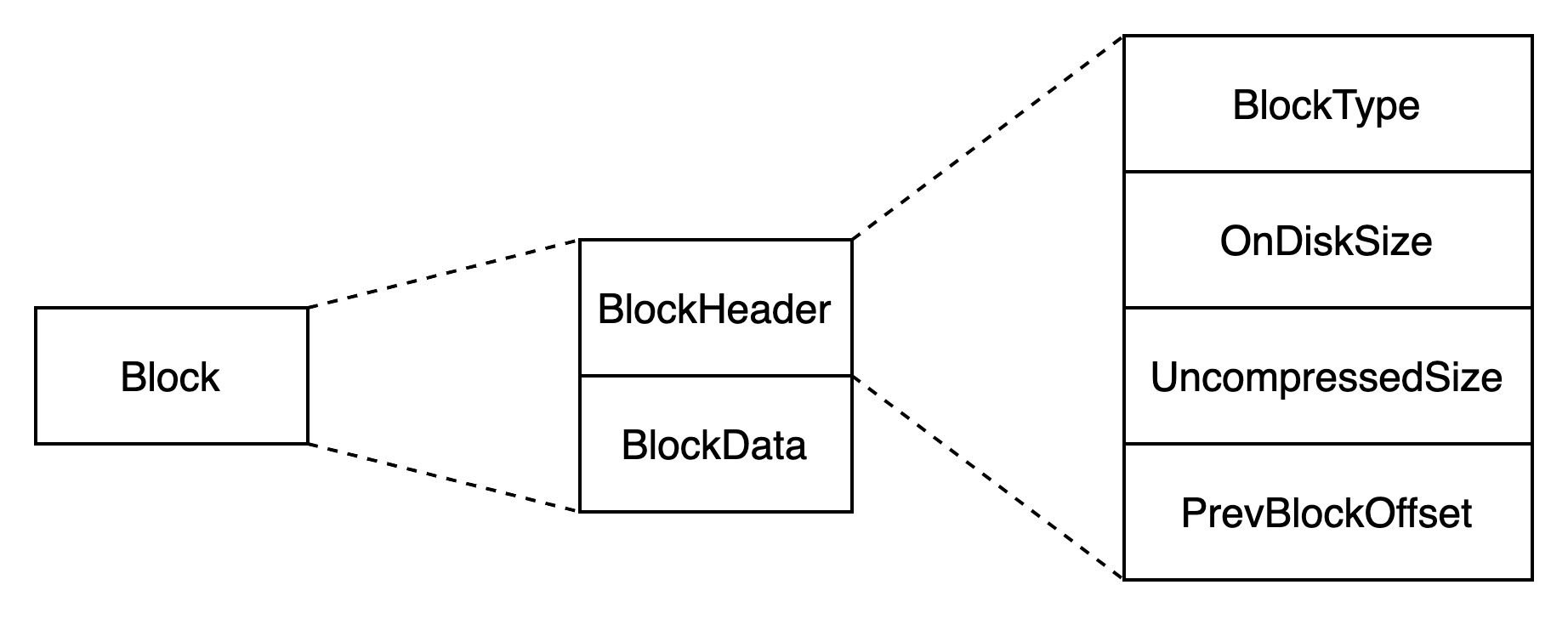

HFileBlock主要包含两部分：BlockHeader和BlockData。BlockHeader主要存储Block相关元数据，BlockData用来存储具体数据。

5.BlockCache

提升数据库读取性能的一个核心方法是——尽可能将热点数据存储到内存中，以避免昂贵的IO开销。

同样为了提升读取性能，HBase也实现了一种读缓存结构——BlockCache。

客户端读取某个Block，首先会检查该Block是否存在于Block Cache中，如果存在就直接加载出来，如果不存在就去HFile文件中加载。

BlockCache主要是用来缓存Block，Block是HBase中最小的数据读取单元。

一个RegionServer只有一个BlockCache，在RegisonServer启动时完成BlockCache的初始化。

目前为止，BlockCache先后实现了3中方案——LRUBlockCache、SlabCache、BucketCache。

5.1.LRUBlockCache

LRUBlockCache是最早的BlockCache实现方案，也是现在默认的实现方案。

5.1.1.LRUBlockCache实现方法

使用一个ConcurrentHashMap管理BlockKey到Block的映射关系。

采用LRU淘汰算法，当Map中的BlockKey映射数量达到一定阈值后，就会启动淘汰机制，将最少使用的BlockKey映射置换出来。

5.1.2.缓存分层策略

HBase采用了缓存分层设计，将整个BlockCache分为三个部分：

（1）single-access：占比25%，一次随机读中，一个Block从HDFS加载出来后，首先放入single-access区。

（2）multi-access：占比50%，后续如果single-access区中的Block有多次请求访问，就将Block移到multi-access区。

（3）in-memory：占比25%，表示数据可以常驻内存，一般用来存放访问频繁、量小的数据，比如元数据，用户可以在建表的时候设置列簇属性IN_MEMORY=true，设置之后该列簇的Block在从磁盘中加载之后会直接放入in-memory区。

in-memory区的Block仍遵守LRU淘汰算法管理。

HBase系统的元数据（hbase:meta、hbase:namespace等表）都存放在in-memory区，因此对于很多业务来说，设置IN_MEMORY=true需要非常谨慎，一定啊哟确保此列簇数据量很小且访问频繁，否则可能会将hbase:meta等元数据挤出in-memory区，严重影响业务性能。

5.1.3.LRU淘汰算法

如果BlockCache中的BlockKey映射数量达到阈值，唤醒淘汰线程对Map中的Block进行淘汰。

系统设置3个MinMaxPriorityQueue，分别对3个分层，每个队列中的元素按照最近最少被使用的规则排列，系统会优先去除最近最少使用的Block，将其对应的内存释放。

3个分层中的Block会分别执行LRU淘汰算法进行淘汰。

5.1.4.LRUBlockCache优缺点

LRUBlockCache使用HashMap管理缓存，简单有效。

但随着数据从single-access区晋升到multi-access区或长时间停留在single-access区，对应的内存对象会从young区晋升到old区，晋升到old区的Block被淘汰后会变为内存垃圾，最终由CMS回收（标记清除算法），CMS可能会带来大量的内存碎片，碎片空间累计就会产生臭名昭著的Full GC。尤其是在大内存条件下，一次Full GC可能会持续较长时间，甚至达到分钟级别。Full GC会将整个进程暂停，称为stop-the-world（STW）暂停，因此长时间Full GC必然会极大地影响业务的正常读写请求。

正因为LRUBlockCache有这种弊端，之后相继出现了SlabCache和BucketCache方案。

5.2.SlabCache

HBase0.92版本实现了SlabCache方案，可参考HBASE-4027。

5.2.1.SlabCache方案实现方法

为了解决LRUBlockCache可能出现的GC过程中服务中断的问题，SlabCache方案提出使用Java NIO DirectByteBuffer技术实现堆外内存存储。不再由JVM管理缓存数据。

默认情况下，系统在初始化的时候分配两个缓存区：

（1）缓存区一：占BlockCache的80%，存储不大于64KB的Block

（2）缓存区二：占BlockCache的20%，存储不大于128KB的Block

如果一个Block太大，两个缓存区都无法存储。

5.2.2.淘汰算法

和LRUBlockCache一样，SlabCache也使用LRU淘汰过期的Block。

不同的是，SlabCache淘汰Block时，只需要将对应的BufferByte标记为空闲，后续cache对其上的内存直接进行覆盖即可，相当于过期缓存的复用，无须清理。

5.2.3.DoubleBlockCache

线上客户可能为不同表设置不同的BlockSize，默认只存储不大于128KB的Block可能不能满足客户的场景。

因此，HBase在实际生产中将LRUBlockCache和SlabCache搭配使用，称为DoubleBlockCache。一次随机读中，一个Block从HDFS加载出来后，会在两个cache中分别存储一份。缓存读时，先在LRUBlockCache中查找，如果未命中，则在SlabCache中查找，如果命中则将该Block放入LRUBlockCache中。

5.2.4.SlabCache和DoubleBlockCache优缺点

经过实际测试，DoubleBlockCache方案由诸多弊端，SlabCache中固定大小内存设置会导致实际内存使用率比较低。而且使用LRUBlockCache缓存Block依然会有GC问题。

因此，HBase0.98版本之后，已经不建议使用该方案。

5.3.BucketCache

HBase0.96版本实现了BucketCache方案，可参考HBASE-7404。

SlabCache并没有改善LRUBlockCache方案的GC弊端，反而引入了堆外内存使用率低的问题。

SlabCache方案的贡献在于：使用堆外内存给予后续开发者更多的启发。站在SlabCache的肩膀上，社区工程师开发了一种非常高效的缓存方案——BucketCache。

5.3.1.BucketCache工作模式

BucketCache方案有三种工作模式：

（1）heap：Bucket从JVM Heap中申请。

（2）offheap：使用DirectByteBuffer技术实现堆外内存存储管理。

（3）file：使用类似SSD的存储介质来缓存Block。

无论工作在哪种模式，BucketCache都会申请许多带有固定大小标签的Bucket。

和SlabCache一样，一种Bucket只能存储指定BlockSize的Data Block。

但和SlabCache不一样的是，BucketCache在初始化时申请14中大小不同的Bucket，如果某种Bucket空间不足，系统会从其他Bucket空间借用内存使用，因此不会出现内存使用率低的问题。

5.3.2.CombinedBlockCache

实际生产中，BucketCache和LRUBlockCache搭配使用，称为CombinedBlockCache。

和DoubleBlockCache不同的是，系统在LRUBlockCache中主要存储Index Block和Bloom Block，而Data Block存储在BucketCache中。

5.3.3.Bucket缓存读取和写入过程

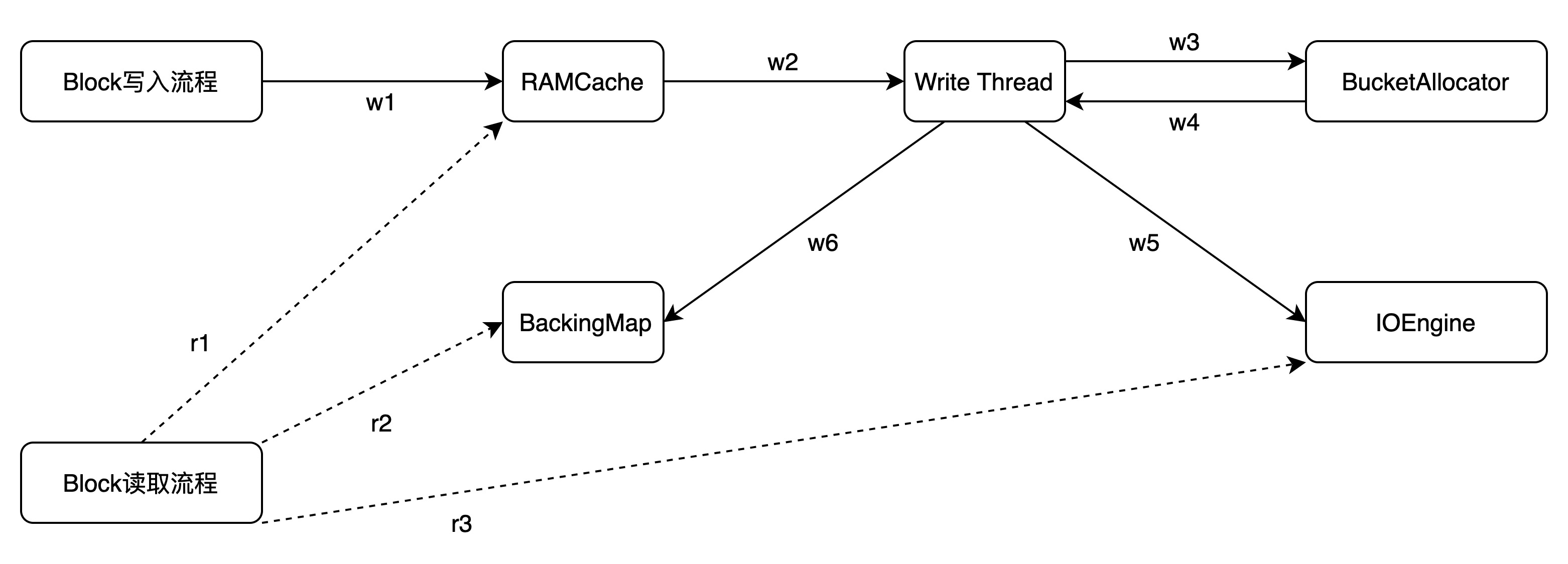

BucketCache中Bucket读取和写入过程如下图所示：

途中包含5个角色：

（1）RAMCache：存储BlockKey和Block映射关系的HashMap。

（2）Write Thread：整个Block写入的中心枢纽，负责异步地将Block写入内存空间。

（3）BucketAllocator：实现对Bucket的组织管理，为Block分配内存空间。

（4）IOEngine：具体的内存管理模块，将Block数据写入对应地址的内存空间。

（5）BackingMap：也是一个HashMap，用来存储BlockKey与对应物理内存偏移量的映射关系，并根据BlockKey定位到具体的Block。

写入过程包含6个步骤：w1～w6

（w1）将Block写入RAMCache，HBase设置了多个RAMCache，系统首先会根据BlockKey进行hash，根据hash结果将Block分配到对应的RAMCache。

（w2）WriteThread从RAMCache取出所有的Block。和RAMCache相同，HBase会同时启动多个WriteThread并发地执行异步写入，每个WriteThread对应一个RAMCache。

（w3）每个WriteThread会遍历RAMCache中所有Block，分别调用bucketAllocator为这些Block分配内存空间。

（w4）BucketAllocator会选择与Block大小对应的Bucket存放，并且返回对应的物理地址偏移量offset。

（w5）WriteThread将Block以及分配好的物理地址偏移量传给IOEngine模块，执行具体的内存写入操作。

（w6）写入成功后，将BlockKey与对应物理内存偏移量的映射关系写入BackingMap中。

读取过程包含3个步骤：r1～r3

（r1）首先从RAMCache中查找。对于没有来得及写入Bucket的缓存Block，一定存储在RAMCache中。

（r2）如果RAMCache中没有找到，再根据BlockKey在BackingMap中找到对应的物理地址偏移量offset。

（r3）根据物理偏移地址offset直接从内存中查找对应的Block数据。
