在Yarn中，每种状态转换由一个四元组组成——转换前状态（preState）、转换后状态（postState）、事件（event）、回调函数or转换器（hook or transaction）。

Yarn状态机的抽象是org.apache.hadoop.yarn.state.StateMachine，抽象类中定义了doTransition方法，用于对Event信息进行处理。

public STATE doTransition(EVENTTYPE eventType, EVENT event)
        throws InvalidStateTransitionException;

具体处理转换的逻辑通过StateMachineFactory.addTransition方法来完成，此方法主要是绑定了preState、postState、event、hook这个四元组，hook就是真正的处理逻辑。

1.状态转换模式

状态机有三种转换模式

1.1.一对一模式

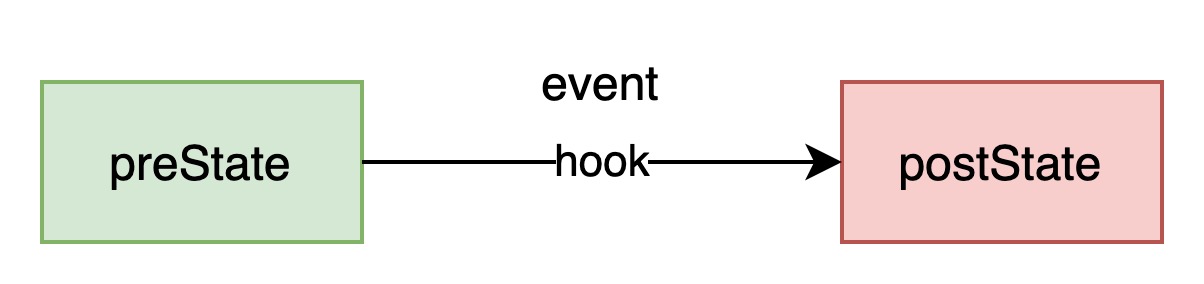

模式中只有一个初始状态、一个最终状态、以及一种事件。如下图所示：

对应源码org.apache.hadoop.yarn.state.StateMachineFactory.SingleInternalArc

1.2.多postState模式

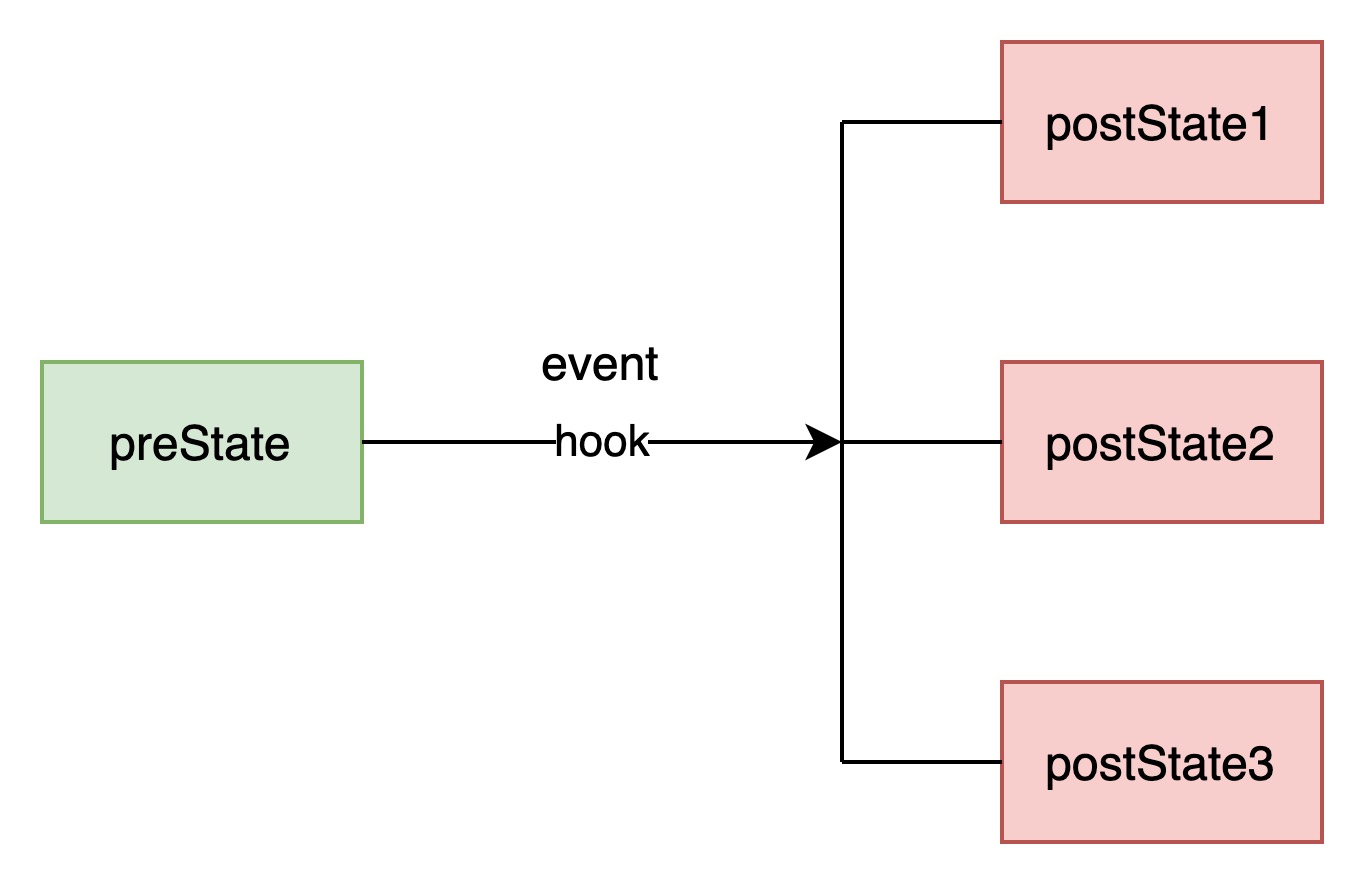

模式中有一个初始状态、多个最终状态、一种事件。具体选择哪个最终状态，由事件的处理结果决定。如下图所示：

对应源码org.apache.hadoop.yarn.state.StateMachineFactory.MultipleInternalArc

1.3.多event模式

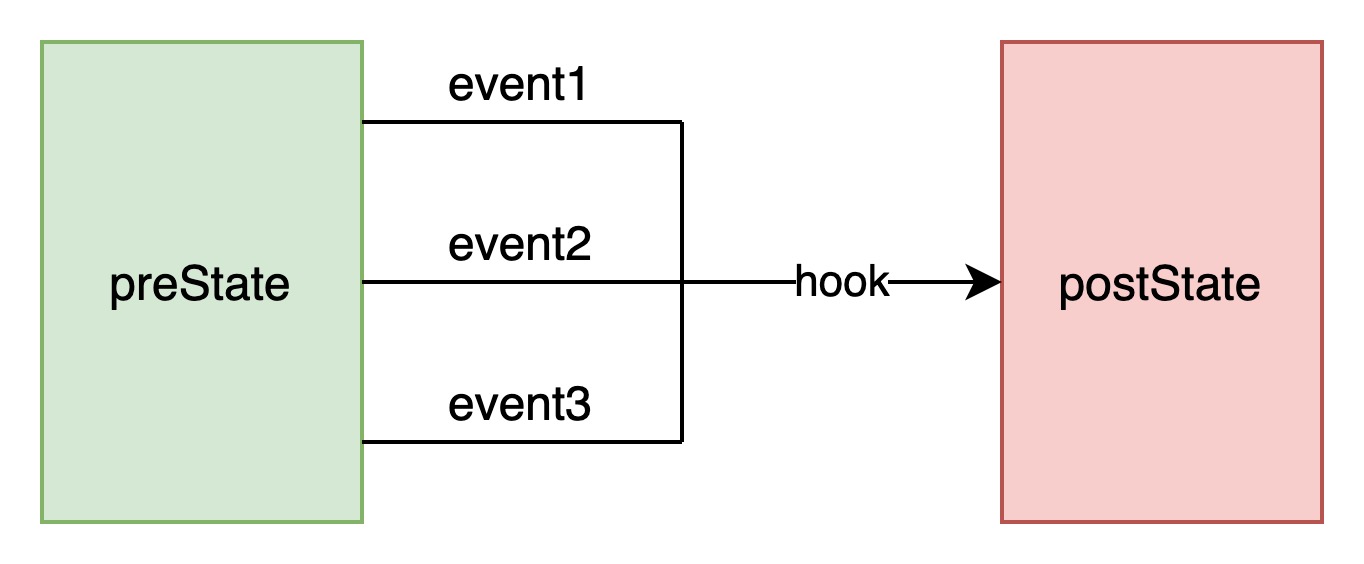

模式中有一个初始状态、一个最终状态、以及多种事件。不同的事件可能触发不同的状态转换。如下图所示：

对应源码org.apache.hadoop.yarn.state.StateMachineFactory.SingleInternalArc

2.Yarn的状态机实例

Yarn有多个状态机实例，分布于不同的角色中。

2.1.ResourceManager中的状态机

包括RMAppImpl、RMAppAttemptImpl、RMContainerImpl、RMNodeImpl。

2.1.1.RMAppImpl

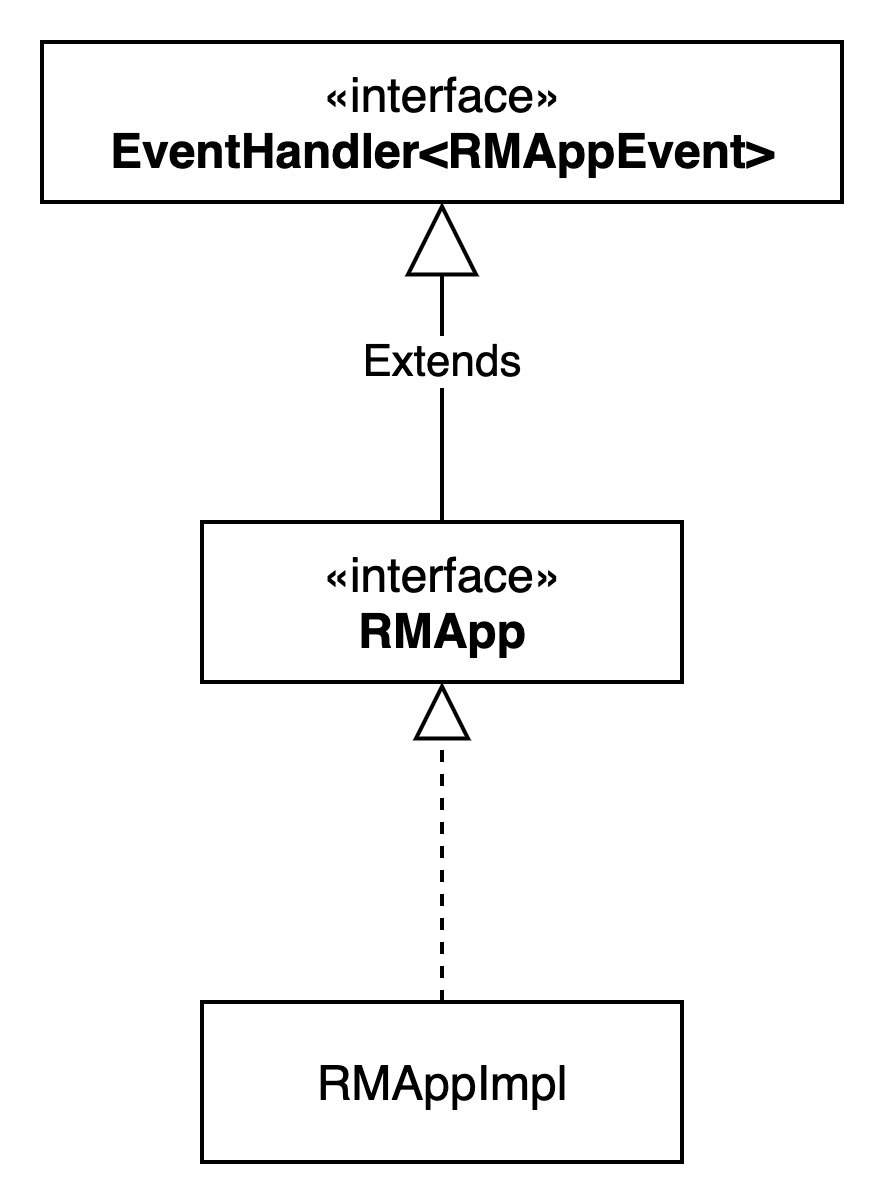

RMAppImpl的全称为org.apache.hadoop.yarn.server.resourcemanager.rmapp.RMAppImpl，是org.apache.hadoop.yarn.server.resourcemanager.rmapp.RMApp的实现类。其类结构如下图所示：

RM内部维护着所有Application的状态。对于每个Application都有一个RMApp对象与之对应。在RMApp的实现类RMAppImpl中，维护着对象的基本信息，包括起始时间、提交用户、队列和状态机等信息。

private static final StateMachineFactory<RMAppImpl,RMAppState, RMAppEventType, RMAppEvent> stateMachineFactory
= new StateMachineFactory<RMAppImpl, RMAppState, RMAppEventType, RMAppEvent>(RMAppState.NEW)
.addTransition(……)
……
.installTopology();

this.stateMachine = stateMachineFactory.make(this);

状态机工厂如上所示，定义了RMAppImpl中状态机的状态及其事件处理流程。状态机的状态有以下11种。

（1）NEW

RMApp的初始状态，当客户端通过RPC调用RM的submitApplication方法后，RM会初始化RMAppImpl，此时状态机的状态被设置为NEW。

（2）NEW_SAVING

表示RM在处理客户端提交作业的请求期间状态为NEW_SAVING。RM的submitApplication方法中，在返回给客户端前，RM会创建START事件，当NEW状态遇到START事件后，RMAppImpl的状态转换为NEW_SAVING。

（3）SUBMITTED

表示App已经提交成功，RM已经存下该App状态。两种情况下会转换为SUBMITTED状态：

当RMAppImpl的状态由NEW转换为NEW_SAVING期间，会触发RMAppNewlySavingTransition的transition方法，在此方法中会调用RMStateStore存储RMAppImpl，事实上是在RMStateStore.ForwardingEventHandler中调用handleStoreEvent方法存储RMAppImpl，完成存储后会调用notifyDoneStoringApplication方法，在此方法中创建RMAppNewSavedEvent事件并交给rmDispatcher。RMAppImpl遇到RMAppNewSavedEvent（对应APP_NEW_SAVED）事件后，状态转换为SUBMITTED。
在NEW状态下，如果是Recover模式，且该App存储在RMStateStore中，则转换为SUBMITTED。

（4）ACCEPTED

表示该App已经提交给调度器。

在NEW_SAVING转换为SUBMITTED状态的时候，RMAppImpl会触发StartAppAttemptTransition，这时会创建一个新的RMAppAttempt，然后新建RMAppAttemptEventType.START事件给处理器，经过RMAppAttempt处理机。当该RMAppAttempt交给调度器（的某个组）后，状态改为ACCEPTED。

（5）RUNNING

AM已经启动并注册到RM上。两种情况下会转换为RUNNING状态：

AM启动后会向RM注册，这时候会触发RMAppImpl状态转换为RUNNING状态。
RMAppImpl也有可能在Recovery模式下转换为RUNNING。

（6）FINAL_SAVING

FINAL_SAVING状态表示正在保存RMAppImpl到存储器，目的是保证RMAppImpl的状态已经存储下来，当RMStateStore在完成App状态更新到存储器后会根据App的状态转换为最终状态，包括FAILED，FINISHED，FINISHING，KILLED。

这个状态其实阻断了原来清晰的状态转换流程，如RUNNING在遇到RMAppEventType.ATTEMPT_FAILED时，转换为FINAL_SAVING状态，但是设置了targetedFinalState为RMAppState.FAILED，最终经过FINAL_SAVING后转换为RMAppState.FAILED状态。

（7）FINISHING

FINISHING状态表示RM上相应的App状态已经完成存储工作，在等待RMAppEventType.ATTEMPT_FINISHED事件。因为只有RMAppAttempt结束后RMApp才能结束。

在RMAppState.RUNNING状态遇到RMAppEventType.ATTEMPT_UNREGISTERED事件时，RMAppImpl转换为FINAL_SAVING，并存储targetedFinalState为RMAppState.FINISHING，遇到RMAppEventType.APP_UPDATE_SAVED事件后RMAppImpl转换为FINISHING状态。

（8）FINISHED

RMAppImpl的结束状态（另外两个结束状态是KILLED和FAILED），正常情况下处于RUNNING的RMAppImpl成功结束后状态就是FINISHED，另外RM收到AM的REJECTED请求后最终状态也是FINISHED，即FINISHED状态是AM主动通知RM自己结束后的状态。

（9）FAILED

处于FINAL_SAVING的RMAppImpl遇到RMAppEventType. FAILED事件后RMAppImpl转换为FAILED状态。

（10）KILLING

RMAppImpl遇到客户端执行KILL操作后会转换为FINAL_SAVING状态，另外会设置RMAppImpl的targetedFinalState为RMAppEventType.KILL。

（11）KILLED

处于FINAL_SAVING的RMAppImpl遇到RMAppEventType.APP_UPDATE_SAVED事件后RMAppImpl转换为KILLED状态。

2.2.NodeManager中的状态机

包括ApplicationImpl、ContainerImpl、LocalizedResource。

2.3.MRAppMaster中的状态机

包括JobImpl、TaskImpl、TaskAttemptImpl。
