消息格式不仅关系到功能维度的扩展，还牵涉到性能维度的优化。

随着kafka的迅猛发展，其消息格式也在不断升级改进，以适应市场的需求。

目前kafka消息格式共经历过三个版本。

1.V0版本

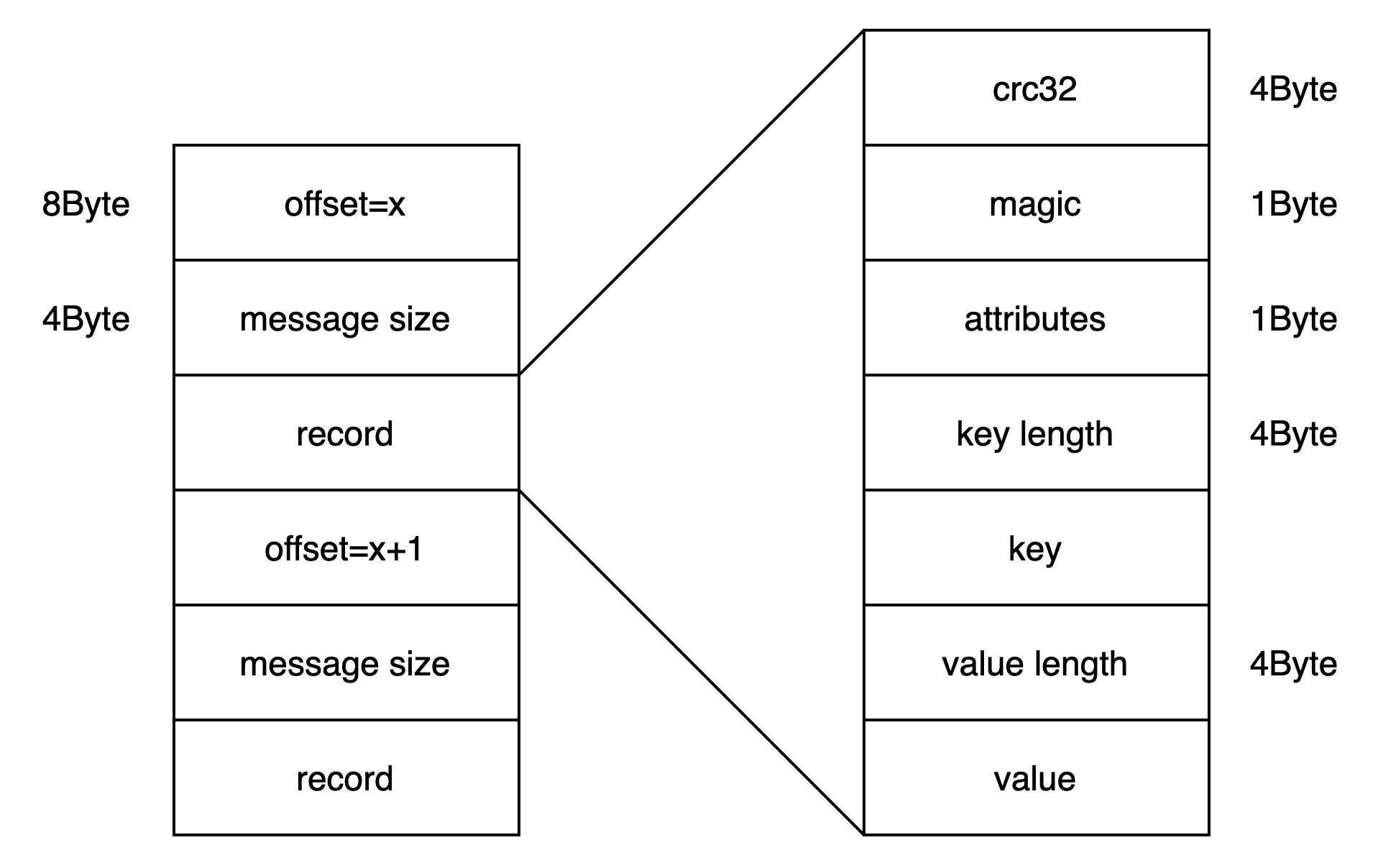

在kafka0.10.0之前都是采用这个版本的消息格式，如下图所示：

每个Record必定有一个offset和message size与其对应。offset用来标记它在分区中的偏移量，这个offset是逻辑值，而非实际物理偏移量。message size表示消息的字节数大小。这两者一起被称为日志头部（LOG_OVERHEAD），固定为12Byte。

每个Record包含以下字段：

（1）crc32：crc32校验值。校验范围是magic到value之间。

（2）magic：消息格式版本号，此版本的magic为0。

（3）attributes：消息的属性，共占用1个字节。低3位表示压缩类型，0表示NONE，1表示GZIP，2表示SNAPPY，3表示LZ4，其余位是保留位。

（4）key length：消息的key长度，如果为-1，表示没有设置key，即key=null。

（5）key：可选的，如果没有key，则无此字段

（6）value length：实际消息体的长度。如果为-1，表示消息为空。

（7）value：消息体。可以为空。

V0版本的一条消息最小长度为crc32+magic+attributes+key length+value length=14Byte，加上head，则占用磁盘空间最少为26Byte。

2.V1版本

kafka从0.10.0版本开始到0.11.0版本之间使用的消息格式版本为V1，比V0版本多了一个timestamp字段，表示消息的时间戳。

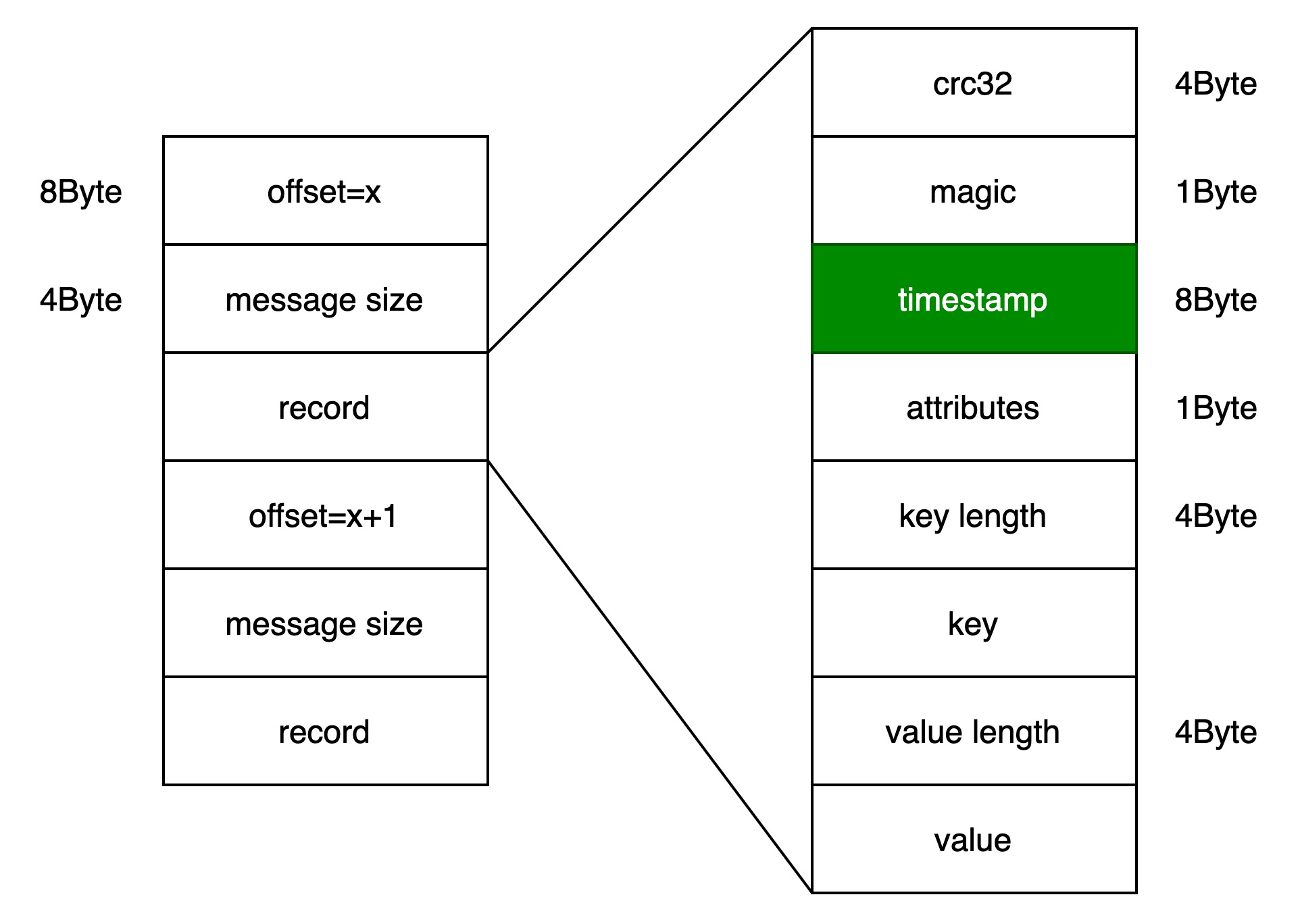

V1版本的消息结构如下图所示：

V1的消息格式与V0在以下三个字段上有区别，其他无区别。

（1）magic：消息格式版本号，此版本的magic为1。

（2）timestamp：消息的时间戳。

（3）attributes：消息的属性，共占用1个字节。低3位表示压缩类型，000表示NONE，001表示GZIP，010表示SNAPPY，011表示LZ4。第4位也利用起来了，0表示时间戳类型为CreateTime，1表示时间戳类型为LogAppendTime。其他位保留。

V1版本的一条消息最小长度为crc32+magic+timestamp+attributes+key length+value length=22Byte，加上head，则占用磁盘空间最少为34Byte。

3.V2版本

kafka从0.11.0版本开始所使用的消息格式版本为V2，这个版本对V0和V1有较大的改动，同时参考了Protocol Buffer而引入了变长整型（varint）和ZigZag编码。

3.1.相对V0和V1的改进

在V0和V1中，如果消息本身没有key，那么key length为-1，int类型的需要4个字节来保存，如果采用varints来编码，则需要1个字节。

根据varints的规则，0～63之间的整数占用1个字节，64～8191之间的整数占用2个字节，8192～1048575之间的整数占用3个字节。

如果消息格式中与长度有关的字段采用varints编码，绝大多数情况下都会节省空间，而V2版本的消息格式也正是这样做的。

不过需要注意的是，varints并非一直会节省空间，一个int32最长占用5个字节（大于默认的4字节），一个int64最长占用10字节（大于默认的8字节）。

3.2.V2消息格式

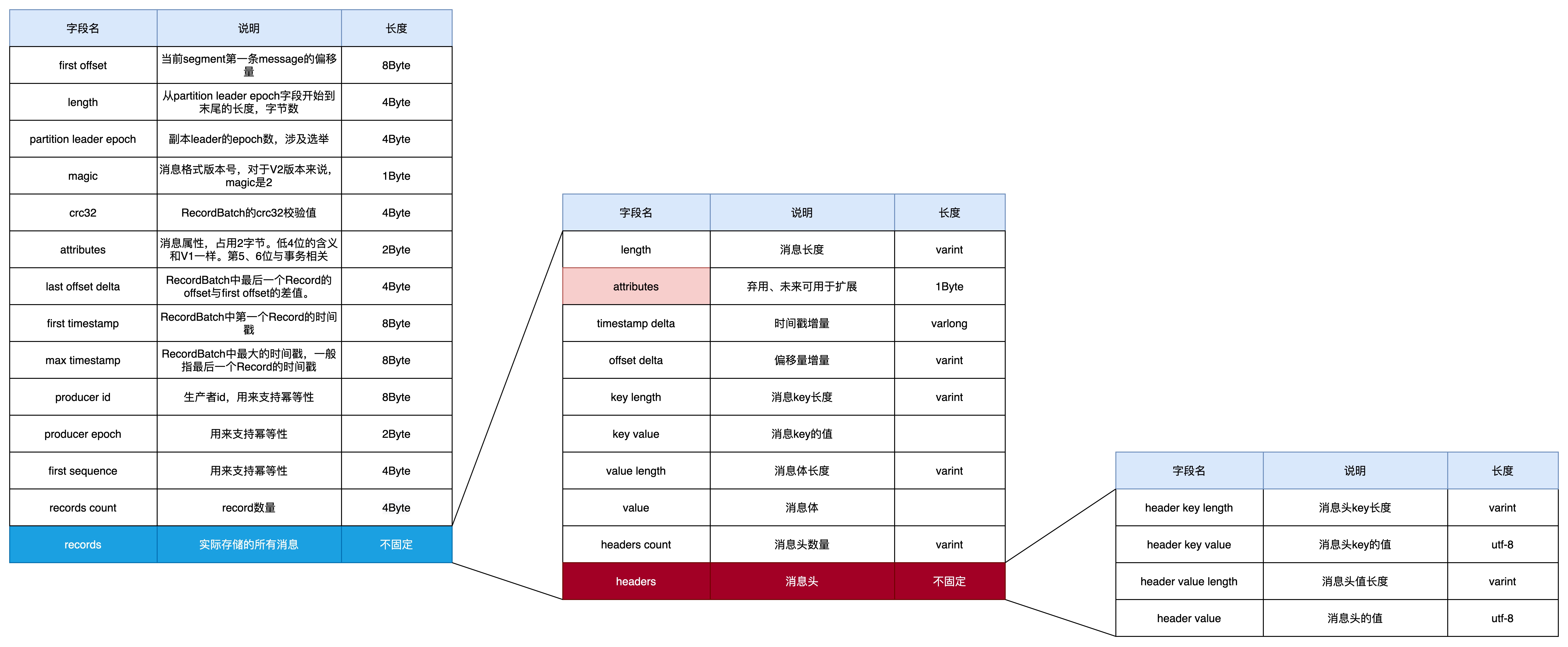

V2版本中消息集称为Record Batch，而不是之前的Message Set，其内部也包含一条或者多条消息。消息格式如下图所示：

每个RecordBatch包含1到多个Record，一个Record中包含0个到多个Header。

3.2.1.RecordBatch attributes字段说明

在BatchRecord格式的attributes字段中，第5位表示此RecordBatch是否处于事务中，1表示事务，0表示非事务。第6位表示是否是Control消息，0表示非Control消息，1表示是Control消息，Control消息用来支持事务功能。

3.2.2.RecordBatch crc32字段说明

对于V1版本的消息，如果用户指定的timestamp类型是LogAppendTime而不是CreateTime，那么消息从Producer进入Broker端之后timestamp字段会被更新，而此值在Producer端已经被计算过一次。再者，Broker端在进行消息格式转换时（比如V1转换成V0）也会重新计算crc的值。在这些类似的情况下，消息从Producer到Consumer之间流动时，crc的值是变动的，需要计算两次crc的值，所以这个字段的设计在V0和V1版本中显得比较鸡肋。在V2版本中，将crc32字段从Record中转移到了RecordBatch中。

在消息压缩场景下，Record Batch Header部分是不被压缩的，而被压缩的只有records字段中的所有内容。

3.3.V2的优势

当消息体越小，V2版本中Record字段的占用会比V1版本的LogHeader+Record占用越小，当达到某个临界点时，可忽略V2版本中Record Batch Header中61Byte大小的影响。

如果消息体很大，V2版本的空间占用也不会比V1版本的空间占用打太多，在几十个Byte以内。

V2版本的消息不仅提供了类似事务、幂等等更多的功能，还对空间占用提供了足够的优化，总体提升很大。
