1.HTTP3概述

HTTP3甩掉了TCP、TSL的包袱，构建高效网络QUIC协议。

HTTP3使用了UDP协议，基于UDP实现了类似TCP的多路数据流、传输可靠性等功能，将这套功能称为QUIC协议。

2.HTTP3解决的问题

HTTP3从以下三个角度解决了HTTP2中产生的问题：

（1）HTTP3基于UDP协议重新定义了连接，在QUIC层实现了无序、并发字节流的传输，解决了队头阻塞问题（包括基于QPACK解决了动态表的队头阻塞）。

（2）HTTP3重新定义了TLS协议加密QUIC头部的方法，既提高了网络攻击成本，又降低了建立连接的速度（仅需1个RTT就可以同时完成建链与密钥协商）。

（3）HTTP3将Packet、QUIC Frame、HTTP3 Frame分离，实现了连接迁移功能，降低了5G环境下高速移动设备的连接维护成本。

3.HTTP3与HTTP2的协议层次

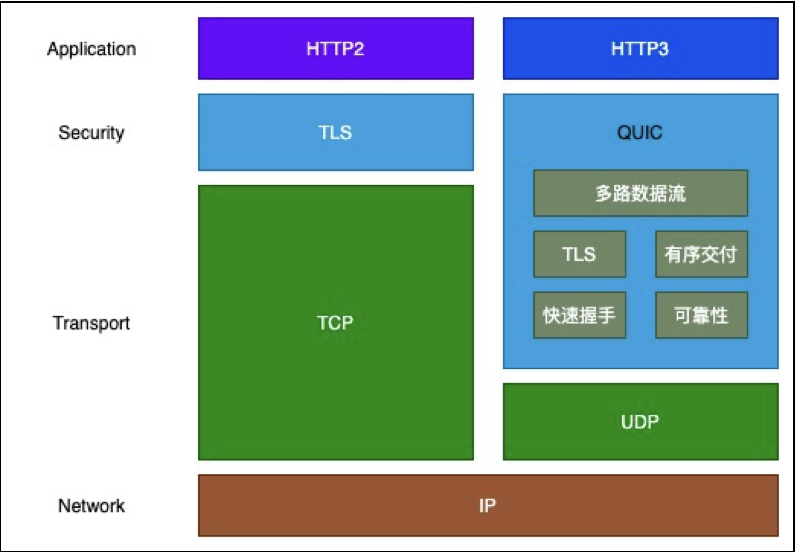

HTTP3的协议结构如下图所示：

HTTP2与HTTP3采用二进制、静态表、动态表与Huffman算法对HTTP Header编码，不只提供了高压缩率，还加快了发送端编码、接收端解码的速度。

4.HTTP3特性

HTTP3有以下四个特性：

（1）基于UDP协议改造，实现了快速握手。

（2）集成了TLS的加密功能

（3）多路复用，彻底解决了头阻塞问题，一个物理连接上可以有多个独立的逻辑数据流，实现了数据流的单独传输。

（4）实现了类似TCP的流量控制、传输可靠性的功能。

5.QUIC流量控制

TCP流量控制：接收方告诉发送方自己的接收窗口大小，发送方据此调整自己发送的数据量。

QUIC实现了两种级别的流量控制：

（1）stream级别的流量控制：每个流都有独立的滑动窗口，每个流都可以做流量控制，防止单个流消耗掉连接的全部接收窗口。

（2）connection级别的流量控制：限制连接中所有流的发送数据量，防止其超过各个接收窗口大小之和。

6.HTTP3报文结构

在IoT时代，移动设备接入的网络会频繁变动，从而导致设备IP地址改变。对于通过四元组（源IP、源端口、目的IP、目的端口）定位连接的TCP协议来说，这意味着连接需要断开重连，所以上述2个RTT的建链时延、TCP慢启动都需要重新来过。而HTTP3的QUIC层实现了连接迁移功能，允许移动设备更换IP地址后，只要仍保有上下文信息（比如连接ID、TLS密钥等），就可以复用原连接。

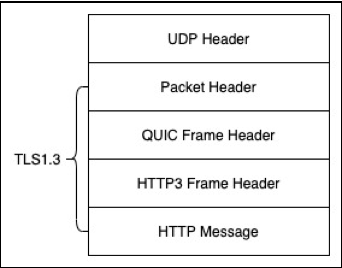

HTTP3的报文结构如下图所示：

在UDP报文头部与HTTP消息之间，共有3层头部，定义连接且实现了Connection Migration主要是在Packet Header中完成的。这3层Header实现的功能各不相同：

（1）Packet Header实现了可靠的连接。当UDP报文丢失后，通过Packet Header中的Packet Number实现报文重传。连接也是通过其中的Connection ID字段定义的。

（2）QUIC Frame Header：在无序的Packet报文中，基于QUIC Stream概念实现了有序的字节流，这允许HTTP消息可以像在TCP连接上一样传输。

（3）HTTP3 Frame Header：定义了HTTP Header、Body的格式，以及服务器推送、QPACK编解码流等功能。

6.1.Packet Header

Packet Header实现了可靠的连接。当UDP报文丢失后，通过Packet Header中的Packet Number实现报文重传。连接也是通过其中的Connection ID字段定义的。

为了进一步提升网络传输效率，Packet Header又可以细分为两种：Long Packet Header用于首次建立连接；Short Packet Header用于日常传输数据。

6.1.1.Long Packet Header

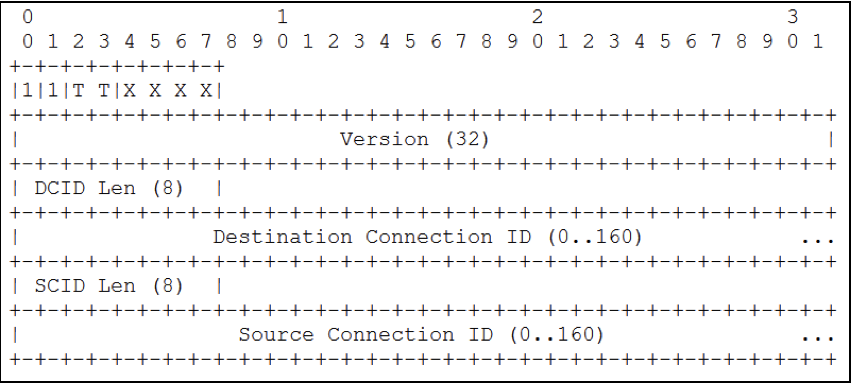

Long Packet Header用于首次建立连接，其格式如下图所示：

建立连接时，连接是由服务器通过Source Connection ID字段分配的，这样，后续传输时，双方只需要固定住Destination Connection ID，就可以在客户端IP地址、端口变化后，绕过UDP四元组（与TCP四元组相同），实现连接迁移功能。

6.1.2.Short Packet Header

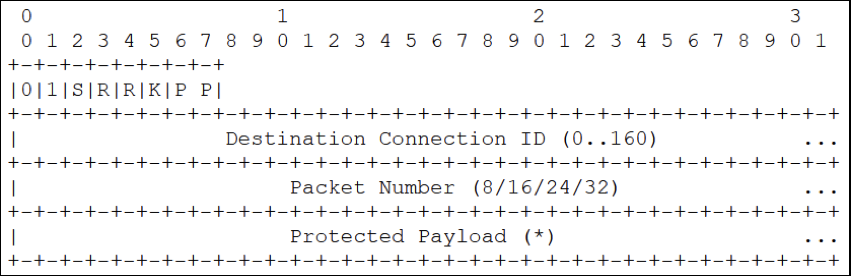

Short Packet Header用于日常数据传输，这里就不再需要传输Source Connection ID字段了，具体格式如下图所示：

图中的Packet Number是每个报文独一无二的序号，基于它可以实现丢失报文的精准重发。如果你通过抓包观察Packet Header，会发现Packet Number被TLS层加密保护了，这是为了防范各类网络攻击的一种设计。

6.2.QUIC Frame Header

QUIC Frame Header在无序的Packet报文中，基于QUIC Stream概念实现了有序的字节流，这允许HTTP消息可以像在TCP连接上一样传输。Stream之间可以实现真正的并发。

QUIC Stream Frame定义了有序字节流(Stream)，且多个Stream间的传输没有时序性要求，这样，HTTP消息基于QUIC Stream就实现了真正的多路复用，队头阻塞问题自然就被解决掉了。

HTTP3 Stream借鉴了HTTP2 Stream中的概念，不过是把HTTP2 frame拆解位两层。

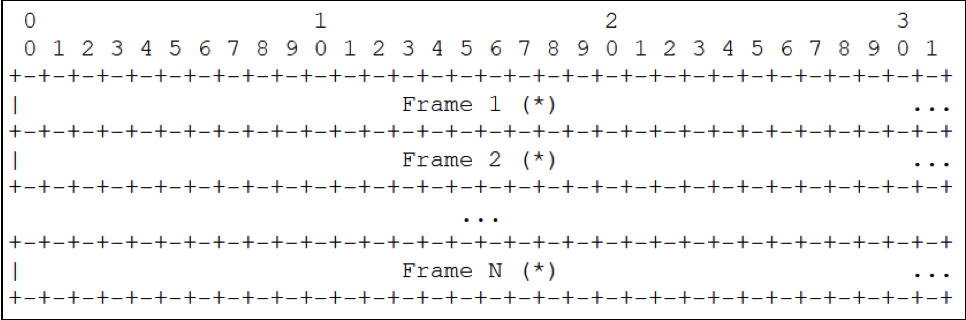

一个Packet报文中可以存放多个QUIC Frame，如下图所示：

所有Frame的长度之和不能大于PMTUD（Path Maximum Transmission Unit Discovery，这是大于1200字节的值），我们可以把它与IP路由中的MTU概念对照理解。

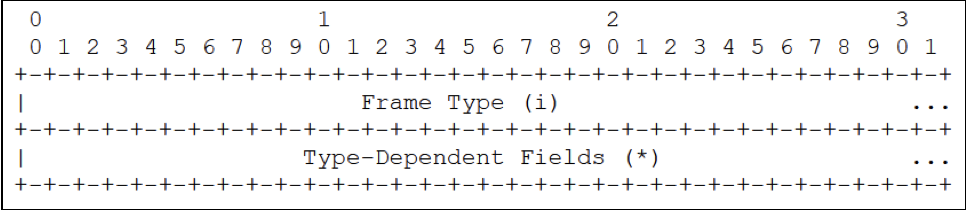

每个Frame有明确的类型，具体结构如下图所示：

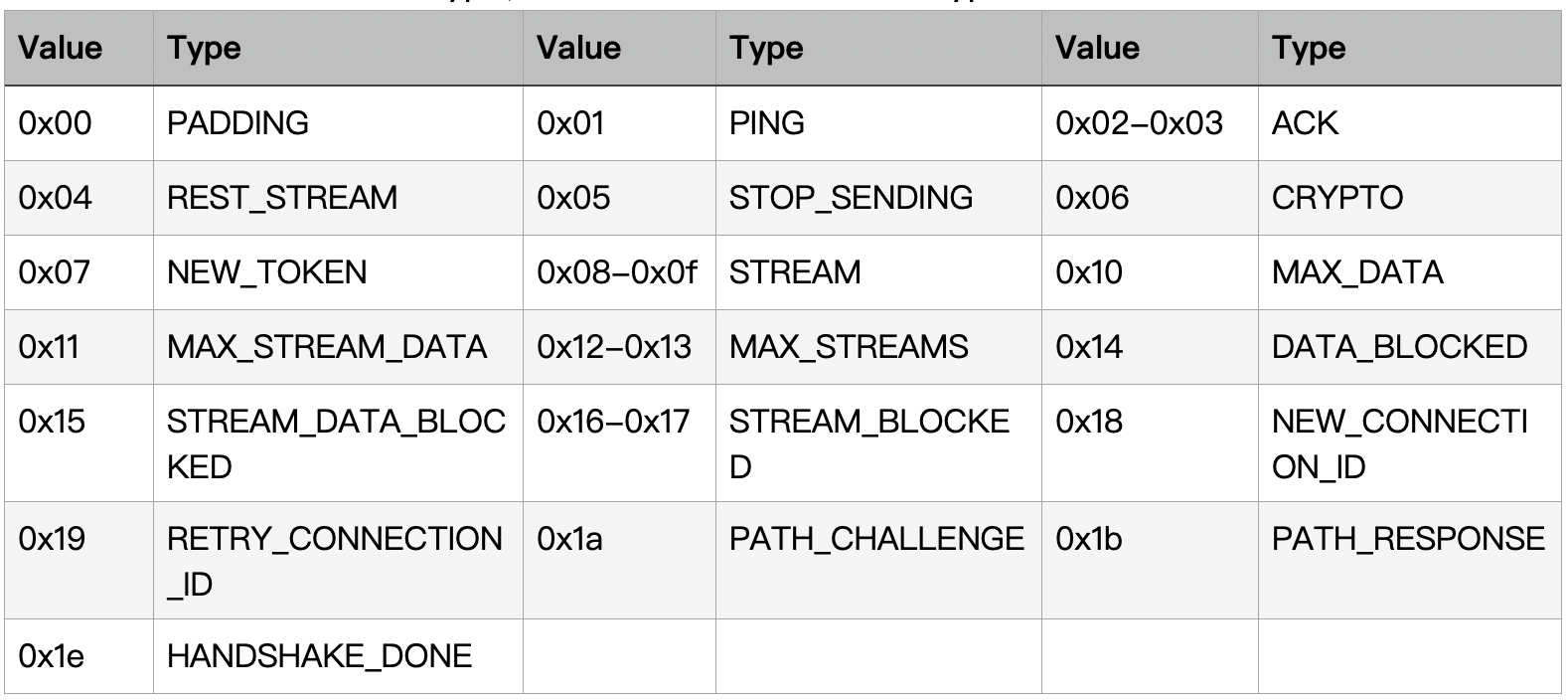

前4个字节表示Frame Type，下表是各类Frame对应的Type值。

下面，我们主要通过分析0x08-0x0f这8中STREAM类型的Frame，来搞清楚Stream流的实现原理。

Stream Frame头部的3个字段，完成了多路复用、有序字节流以及报文段层面的二进制分隔功能，包括：

（1）Stream ID：标识了一个有序字节流。当HTTP Body非常大，需要跨越多个Packet时，只要在每个Stream Frame中含有同样的Stream ID，就可以传输任意长度的消息。多个并发传输的HTTP消息，通过不同的Stream ID加以区别。

（2）Offset：消息序列化后的“有序”特性，是通过Offset字段完成的，它类似于TCP协议中的Sequence序号，用于实现Stream内多个Frame间的累计确认功能；

（3）Length：指明了Frame数据的长度。

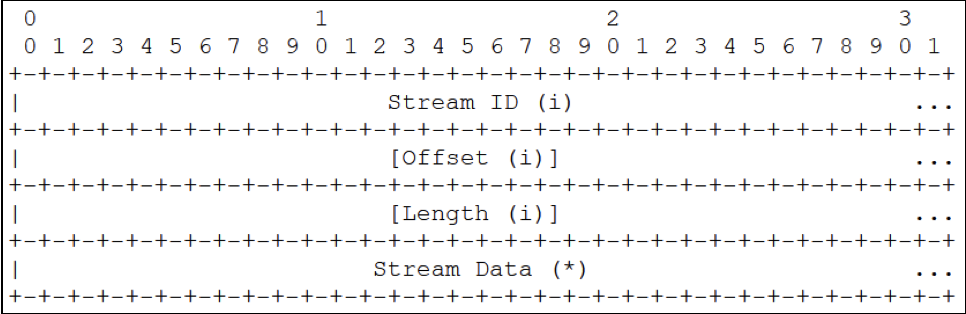

Stream Frame用于传递HTTP消息，格式如下图所示：

你可能会奇怪，为什么会有8种Stream Frame呢？这是因为0x08-0x0f 这8种类型其实是由3个二进制位组成，它们实现了以下3 标志位的组合：

（1）第1位表示是否含有Offset，当它为0时，表示这是Stream中的起始Frame，这也是上图中Offset是可选字段的原因。

（2）第2位表示是否含有Length字段。

（3）第3位Fin，表示这是Stream中最后1个Frame，与HTTP2协议Frame帧中的FIN标志位相同。

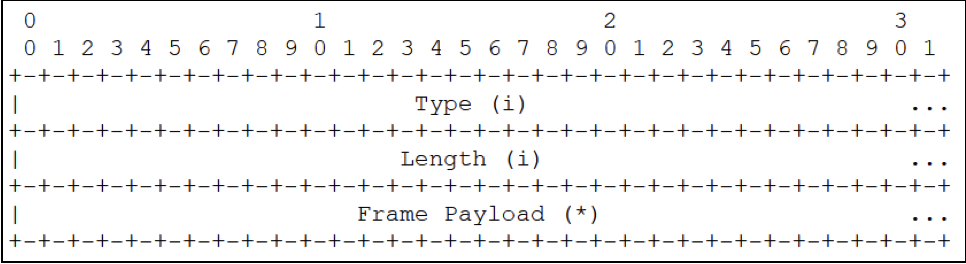

Stream Data中并不直接存放HTTP消息，因为HTTP3还需要实现服务器推送、权重优先级设定、流量控制等功能，所以Stream Data中手续爱你存放了HTTP3 Frame，结构如下图所示：

其中，Length指定了HTTP消息的长度，而Type字段包含以下类型：

（1）0x00：DATA帧，用于传输HTTP Body包体；

（2）0x01：HEADERS帧，通过QPACK 编码，传输HTTP Header头部；

（3）0x03：CANCEL_PUSH控制帧，用于取消1次服务器推送消息，通常客户端在收到PUSH_PROMISE帧后，通过它告知服务器不需要这次推送；

（4）0x04：SETTINGS控制帧，设置各类通讯参数；

（5）0x05：PUSH_PROMISE帧，用于服务器推送HTTP Body前，先将HTTP Header头部发给客户端，流程与HTTP2相似；

（6）0x07：GOAWAY控制帧，用于关闭连接（注意，不是关闭Stream）；

（7）0x0d：MAX_PUSH_ID，客户端用来限制服务器推送消息数量的控制帧。

6.3.HTTP3 Frame Header

HTTP3 Frame Header定义了HTTP Header、Body的格式，以及服务器推送、QPACK编解码流等功能。

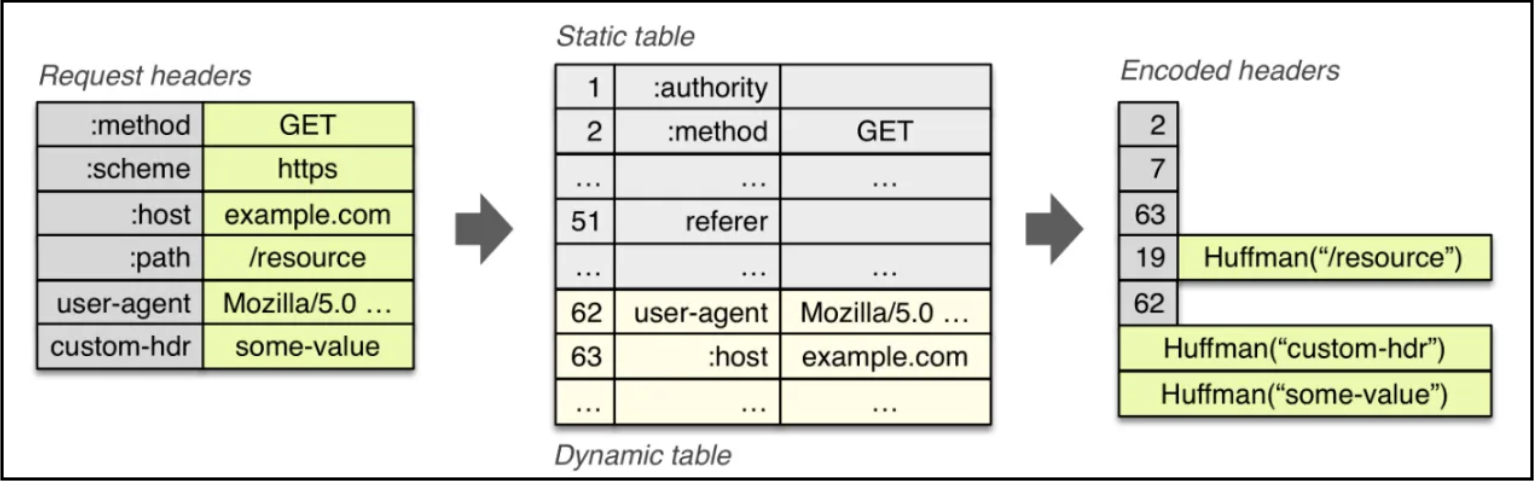

HTTP2中对HTTP Header使用HPACK编码，采用静态表、动态表及Huffman编码，例如下图所示：

静态表的使用上，HTTP3使用的QPACK与HTTP2的HPACK相似，不过HTTP2的静态表有61个表项，而HTTP3的静态表有98个表项。

在Huffman编码方式上，HTTP3和HTTP2都是一样的。

在动态表上，使用差距有点大。动态表就是将未包含在静态表中的Header项，在其首次出现时加入动态表，这样后续传输时仅用1个数字表示，大大提升了编码效率。因此，动态表是天然具备时序性的，如果首次出现的请求出现了丢包，后续请求解码HPACK头部时，一定会被阻塞！

QPACK是如何解决队头阻塞问题的呢？事实上，QPACK将动态表的编码、解码独立在单向Stream中传输，仅当单向Stream中的动态表编码成功后，接收端才能解码双向Stream上HTTP消息里的动态表索引。

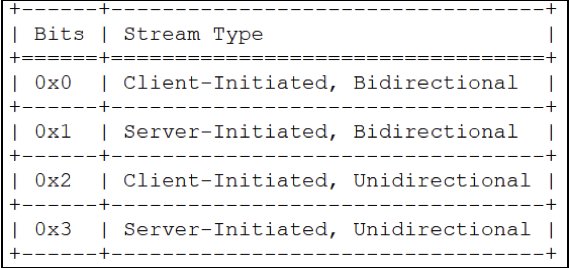

我们又引入了单向Stream和双向Stream概念，不要头疼，它其实很简单。单向指只有一端可以发送消息，双向则指两端都可以发送消息。还记得上一小节的QUIC Stream Frame头部吗？其中的Stream ID别有玄机，除了标识Stream外，它的低2位还可以表达以下组合：

因此，当Stream ID是0（0000）、4（0100）、8（1000）、12（1100）时，这就是客户端发起的双向Stream（HTTP3不支持服务器发起双向Stream），它用于传输HTTP请求与响应。单向Stream有很多用途，所以它在数据前又多出一个Stream Type字段，Stream Type有以下取值：

（1）0x00：控制Stream，传递各类Stream控制消息。

（2）0x01：服务器推送消息。

（3）0x02：用于编码QPACK动态表，比如面对不属于静态表的HTTP请求头部，客户端可以通过这个Stream发送动态表编码。

（4）0x03：用于通知编码端QPACK动态表的更新结果。

由于HTTP3的STREAM之间是乱序传输的，因此，若先发送的编码Stream后到达，双向Stream中的QPACK头部就无法解码，此时传输HTTP消息的双向Stream就会进入Block阻塞状态（两端可以通过控制帧定义阻塞Stream的处理方式）。

QPACK使用独立的单向Stream分别传输动态表编码、解码信息，这样乱序、并发传输HTTP消息的Stream既不会出现队头阻塞，也能基于时序性大幅压缩HTTP Header的体积。
